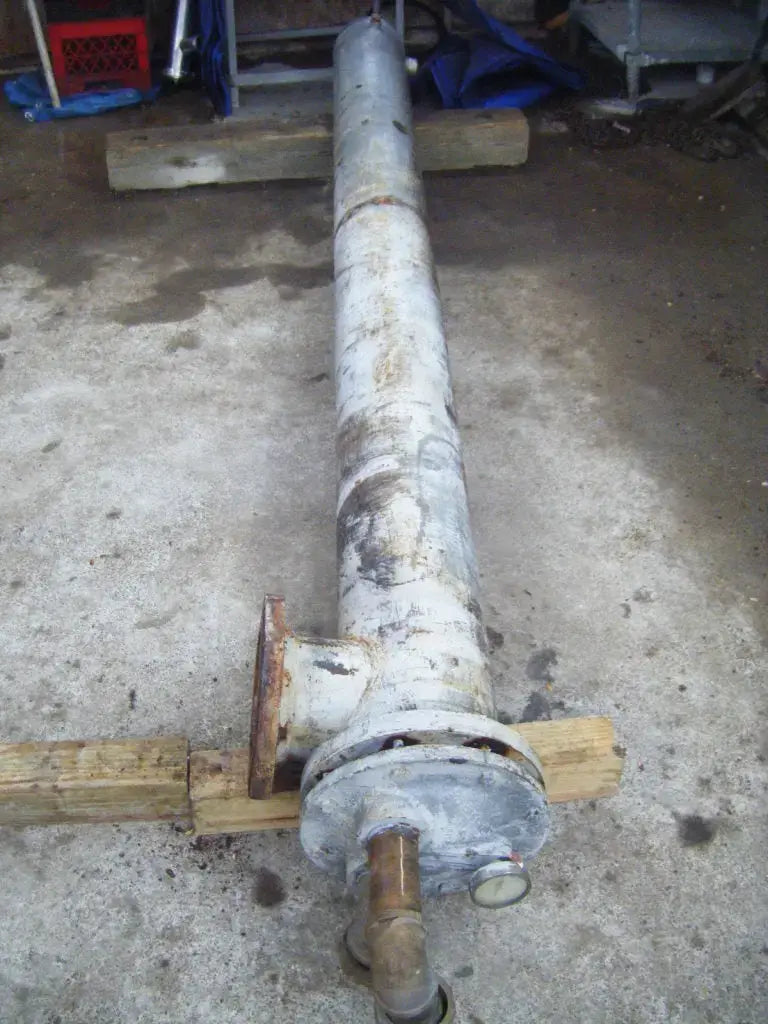

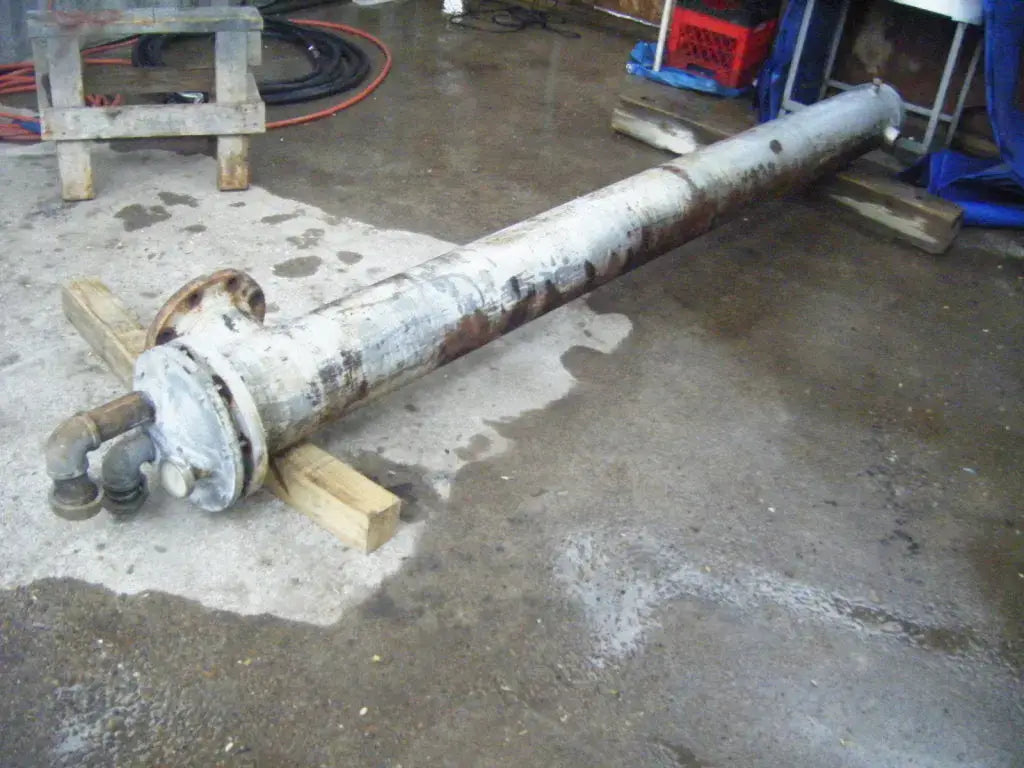

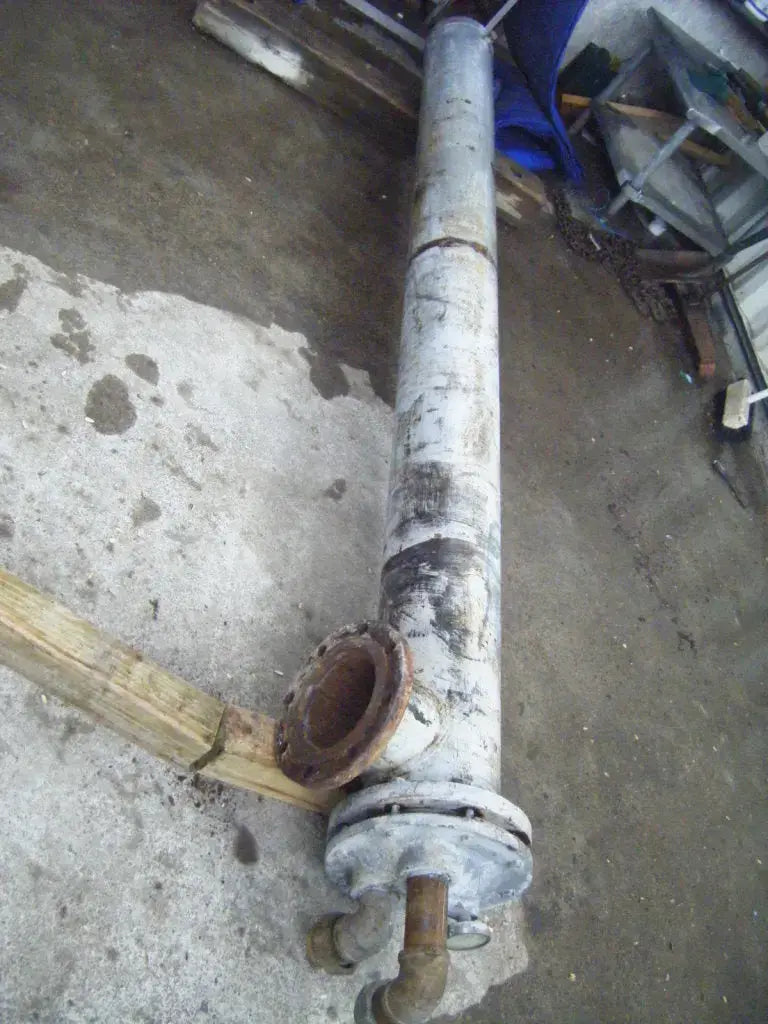

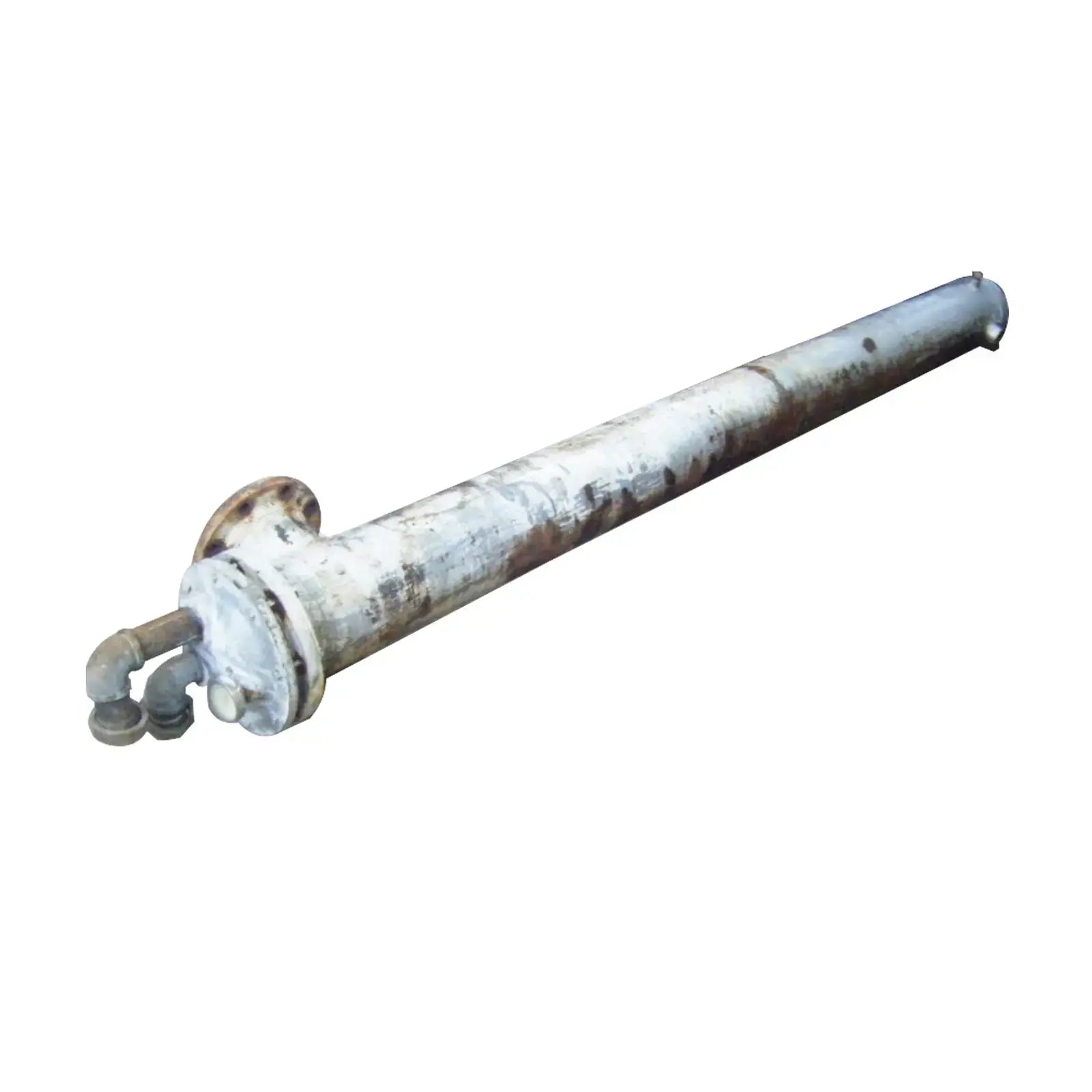

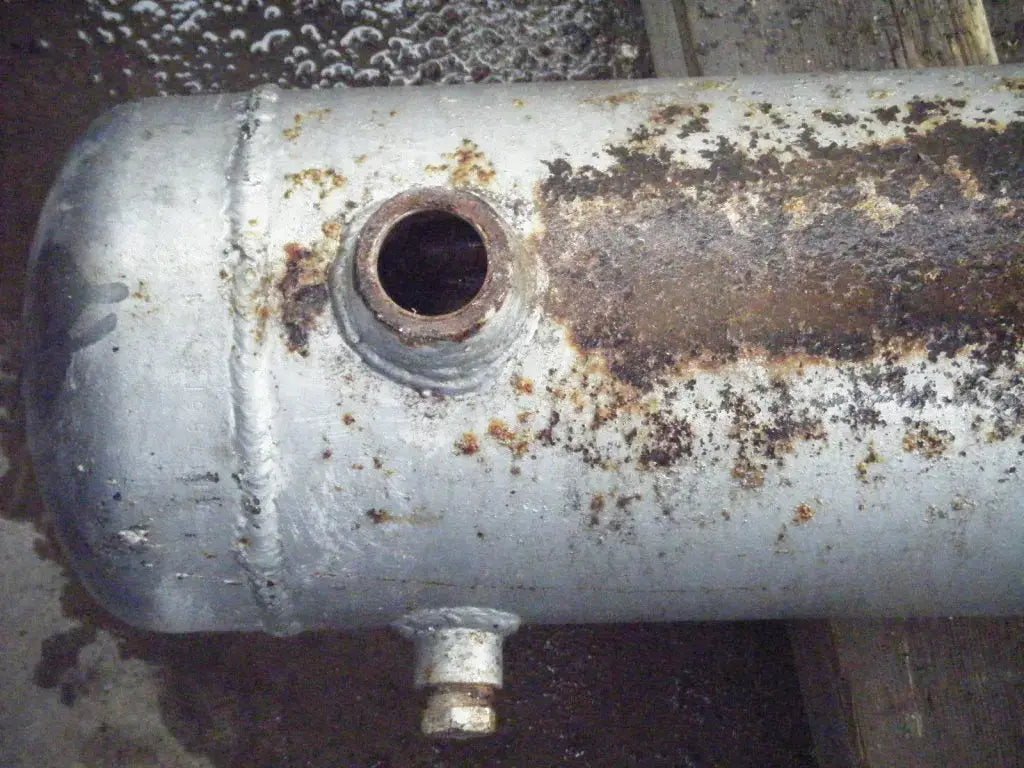

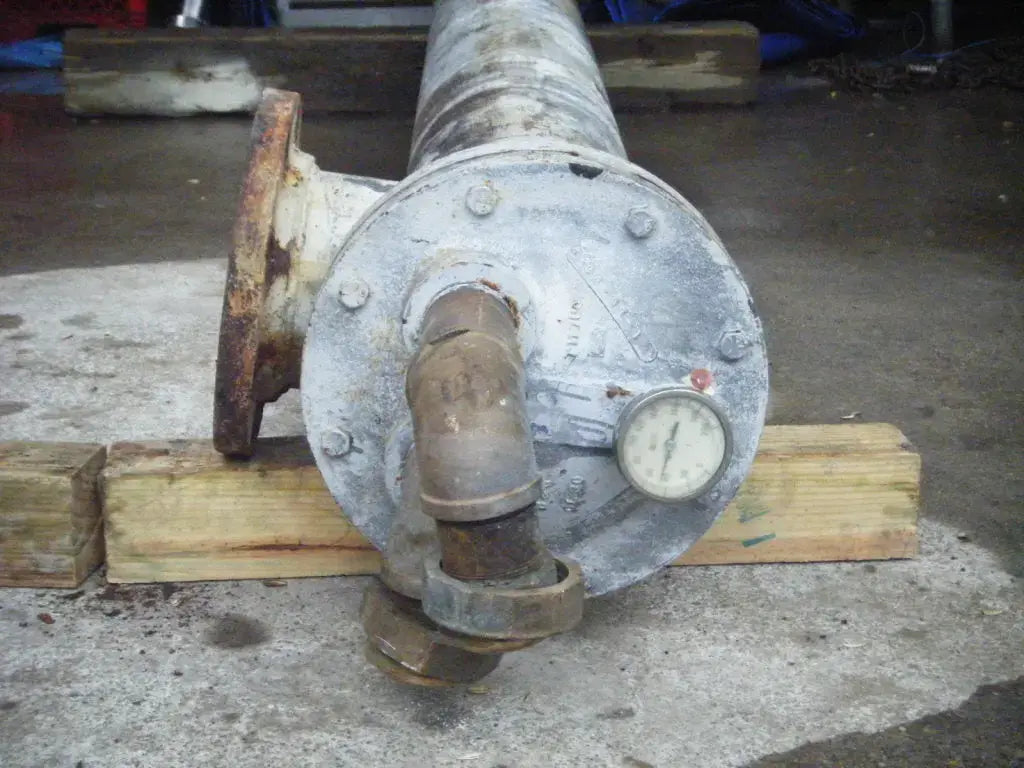

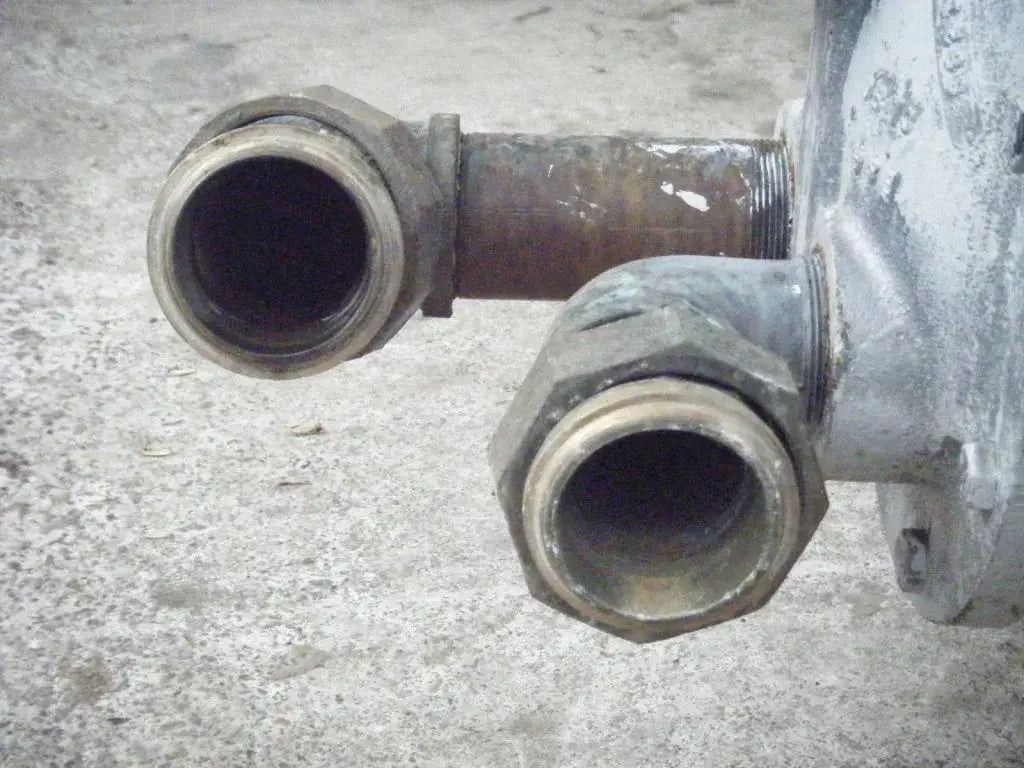

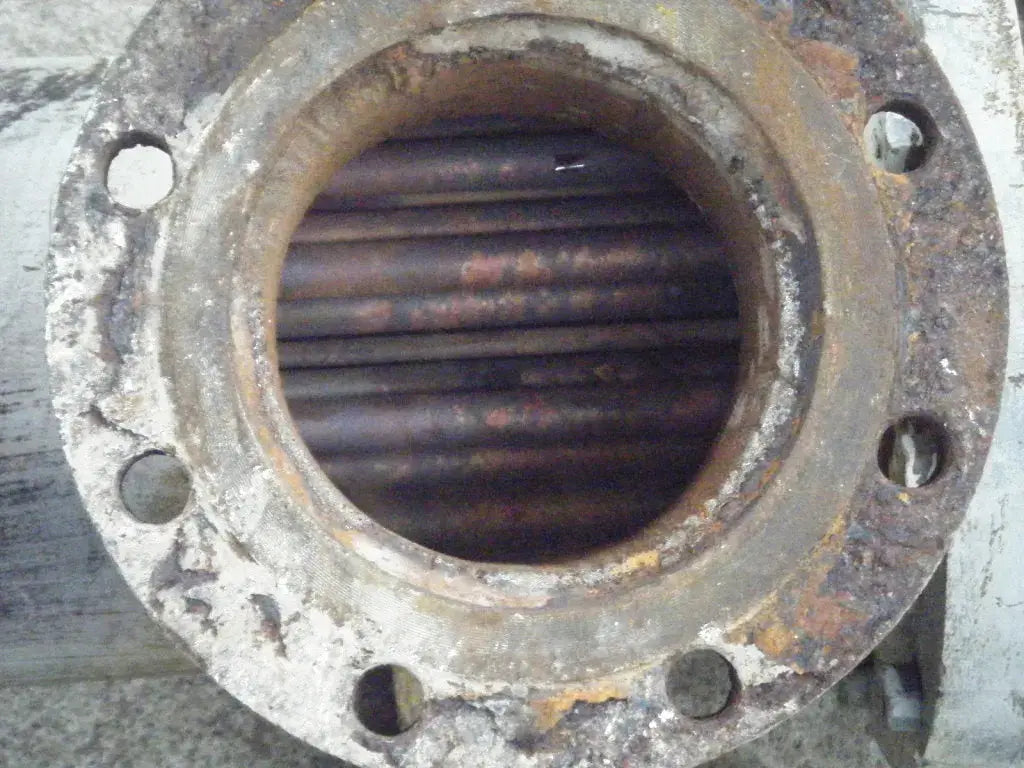

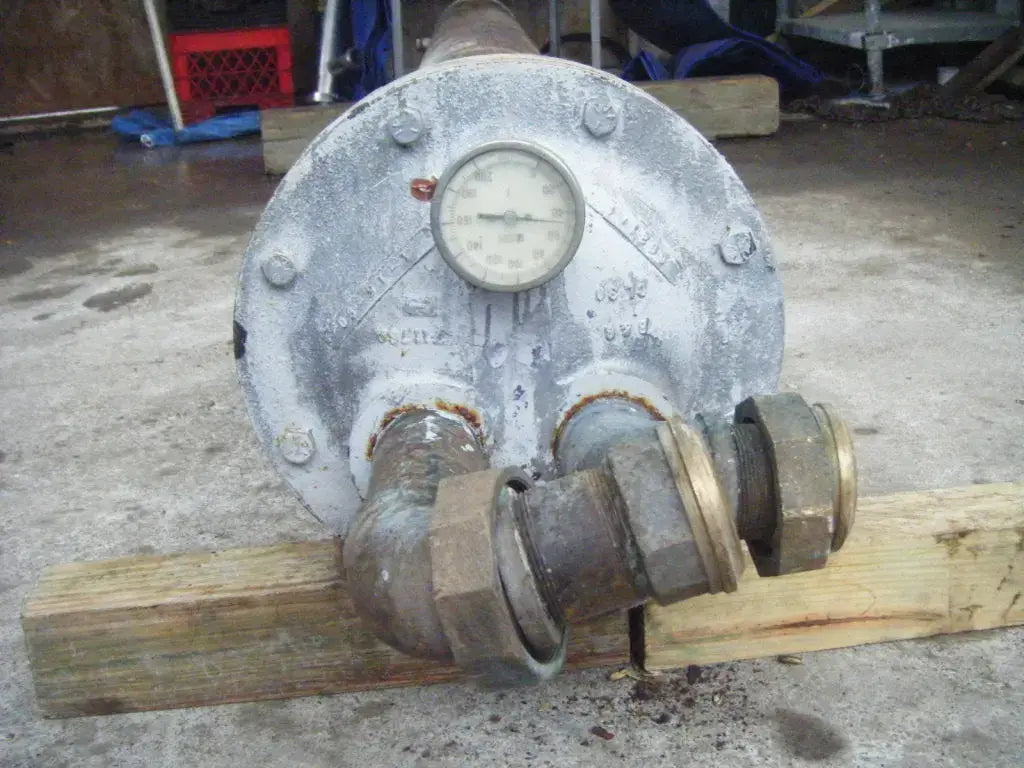

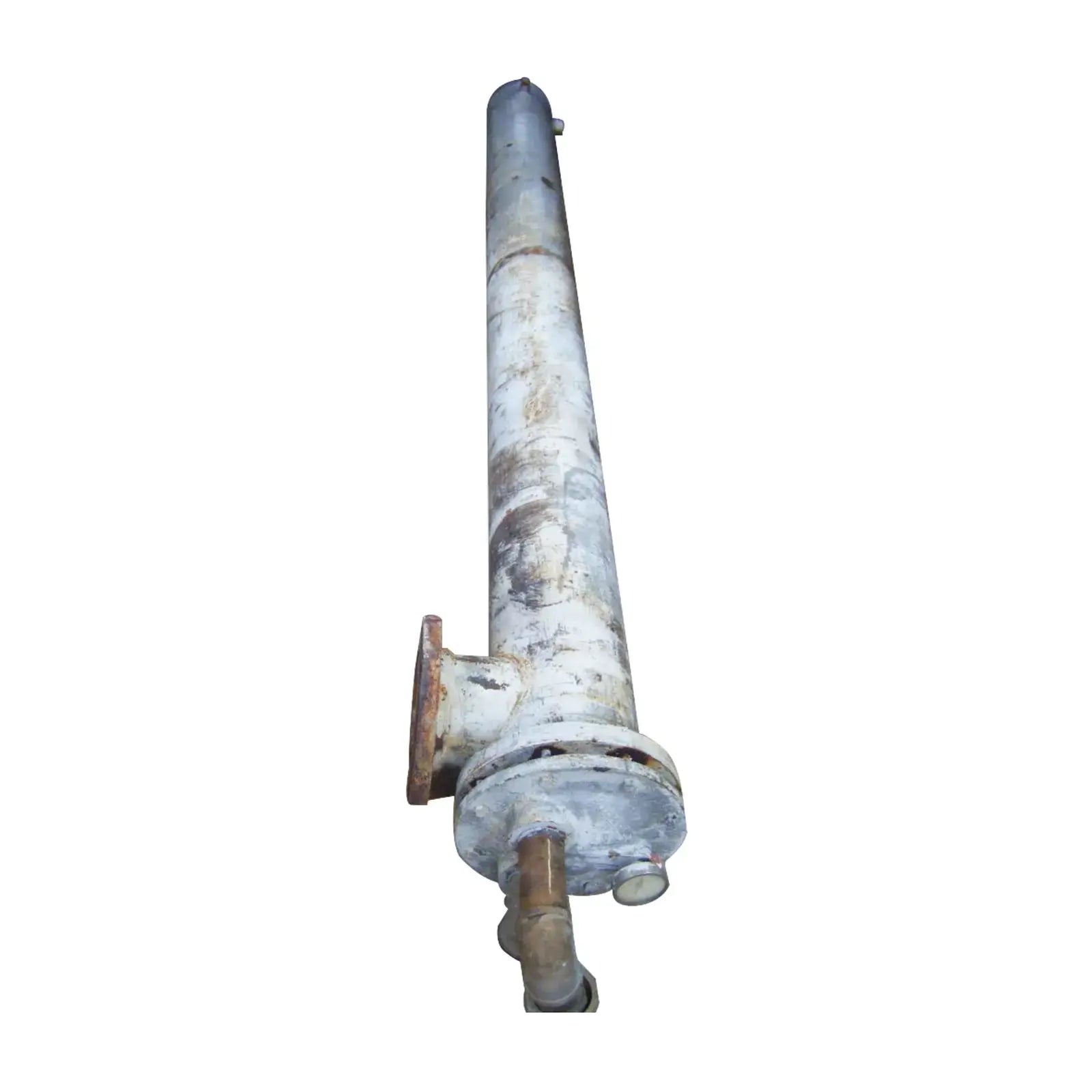

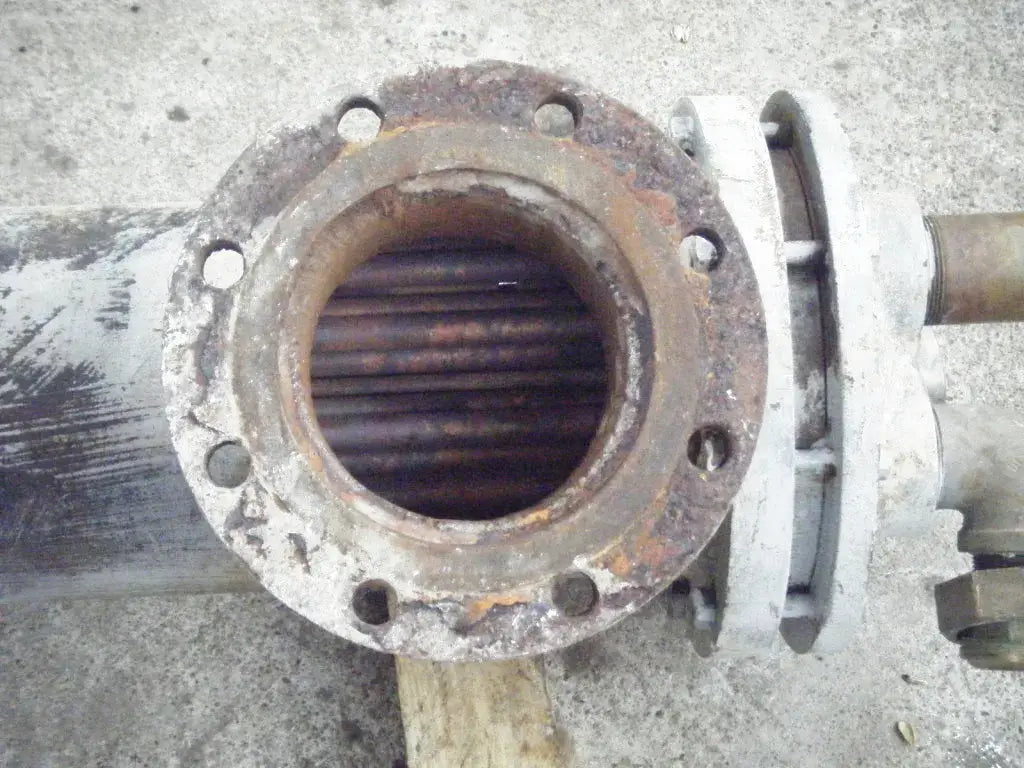

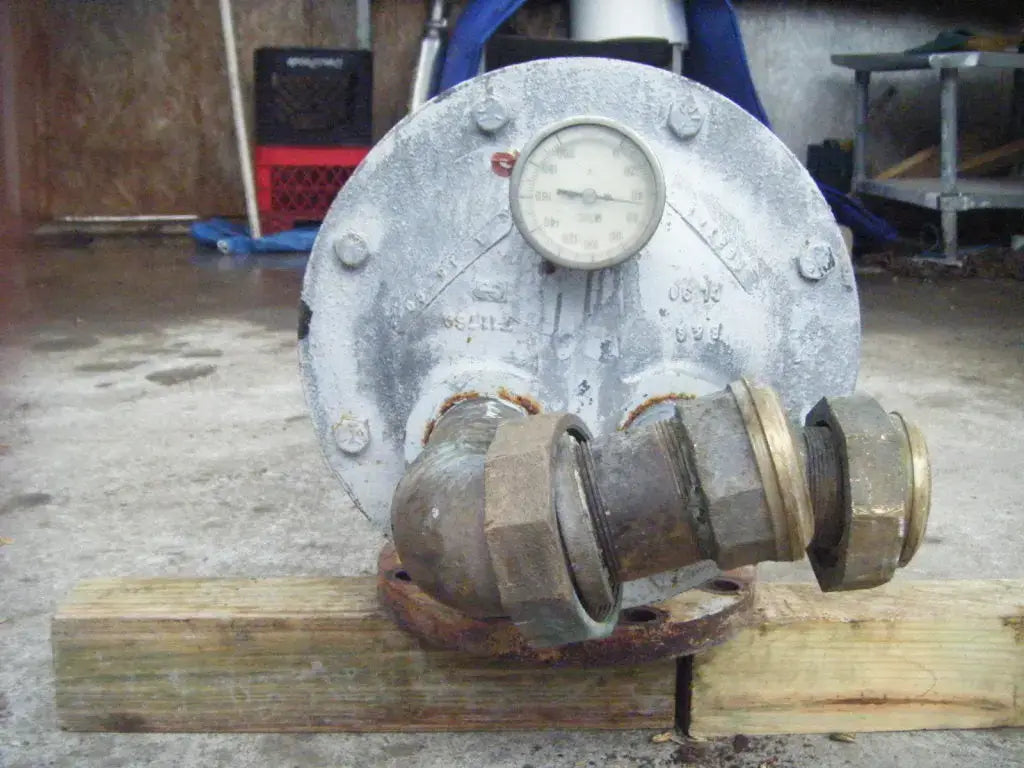

1990 Bell & Gossett SU - Intercambiador de calor de carcasa y tubos serie. Área de superficie de transferencia de calor: 75 pies cuadrados. Materiales de construcción: cabeza de hierro fundido, carcasa de acero y tubos de cobre de ¾ pulg. Presión de diseño: 150 PSI. Presión de prueba: 300 PSI. Temperatura de diseño: 375°F. Diámetro: 8 pies 5 /8 pulg. Los haces de tubos de la serie SU tienen una construcción curvada en “U”. Esto permite una amplia expansión o contracción para amplias variaciones de temperatura. Los espaciadores de tubos sostienen y espacian adecuadamente cada tubo para lograr la máxima eficiencia en la condensación y drenaje de vapor. Entradas/Salidas: (1) Diámetro efectivo de brida de puerto de 6 pulg. (8) Diámetro del orificio de montaje de 7/8 pulg. (2) FNPT de 2-1/4 pulgadas. (1) 5/8 pulg. FNPT. Peso aproximado de envío: 364 libras. Dimensiones totales: 9 pies 7 pulgadas de largo x 1 pie 4 pulgadas de ancho x 1 pie 1 pulgada de alto.
