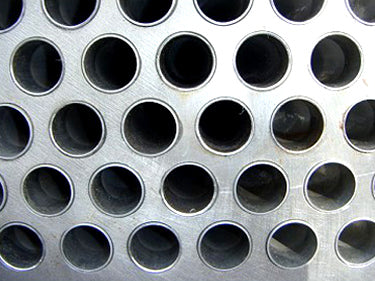

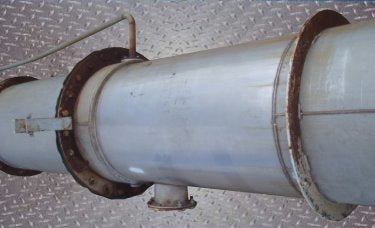

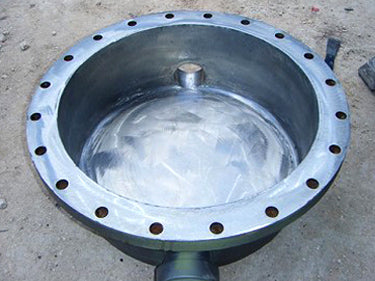

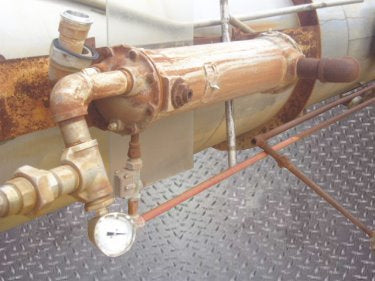

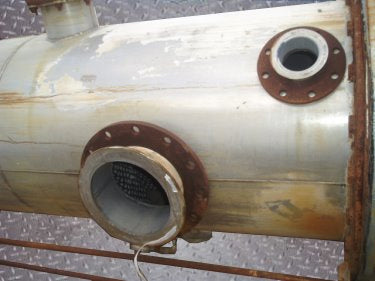

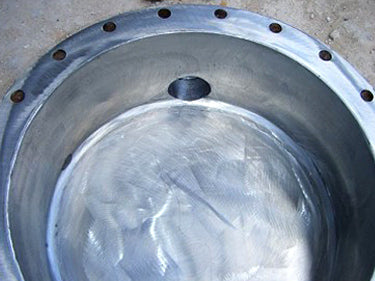

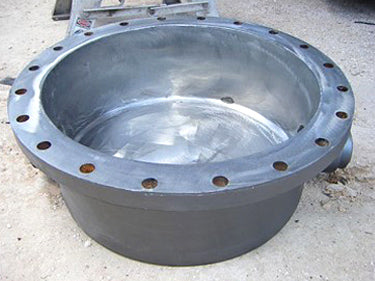

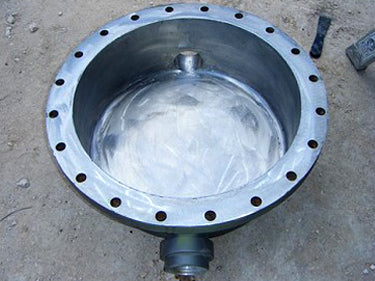

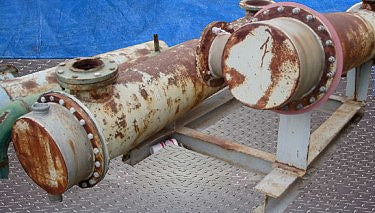

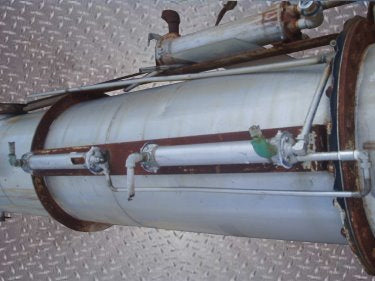

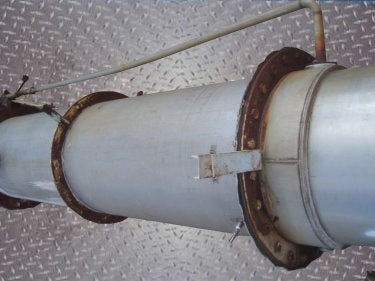

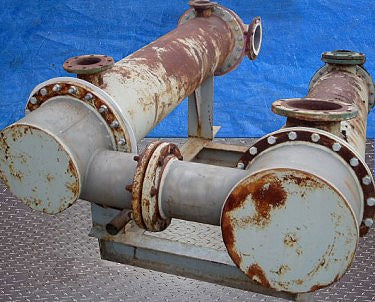

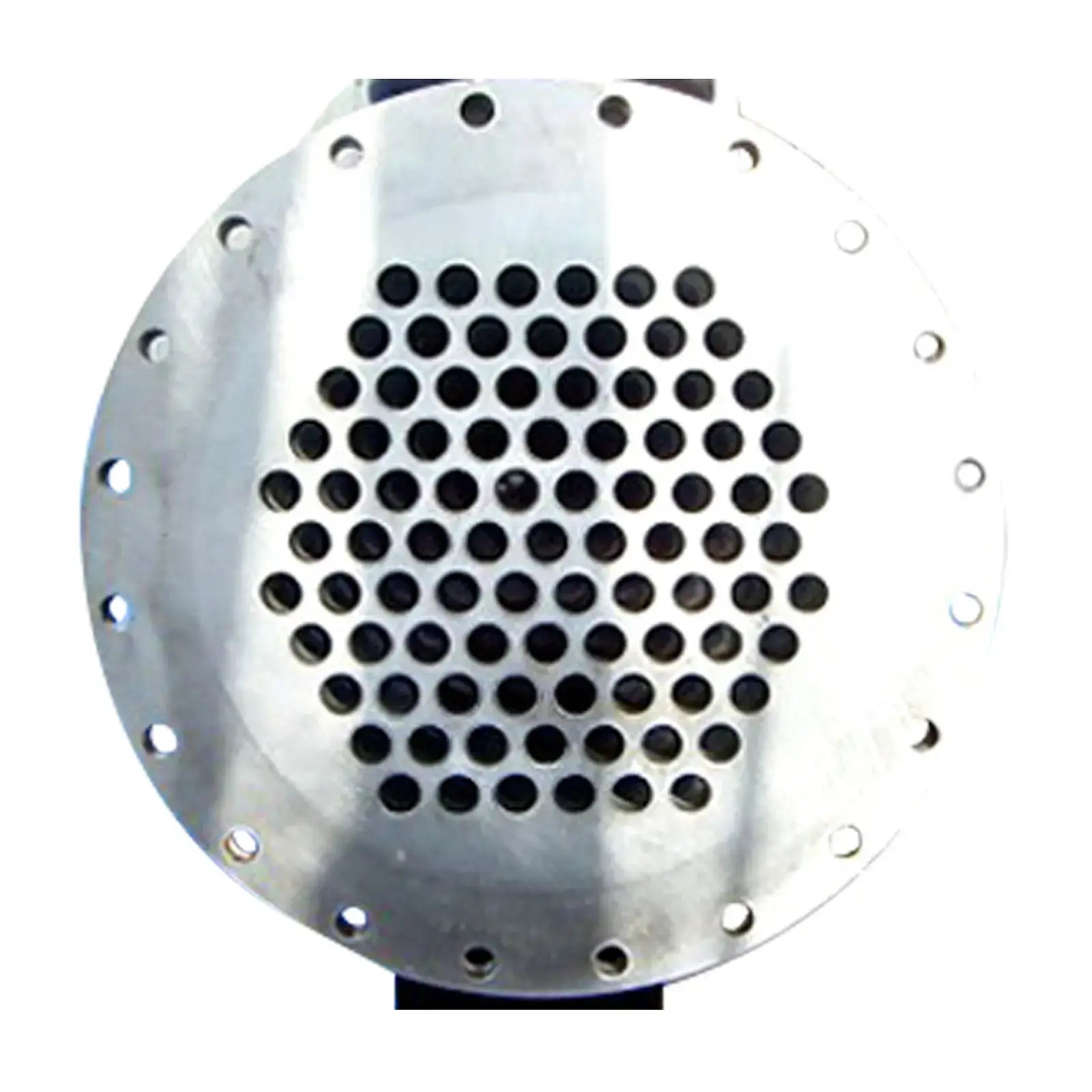

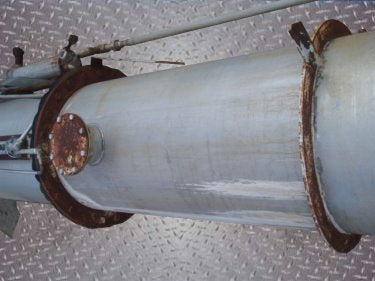

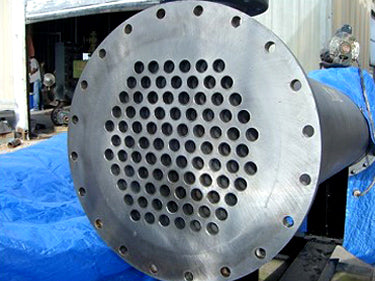

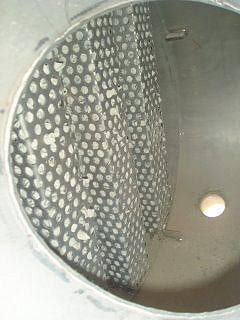

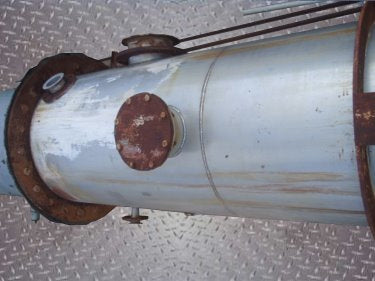

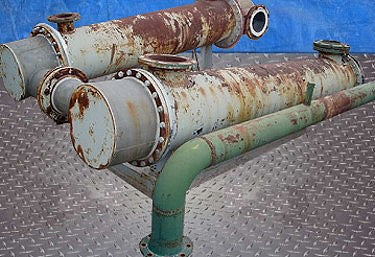

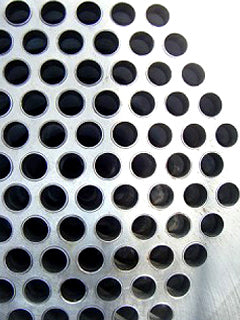

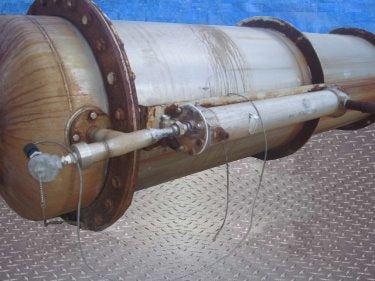

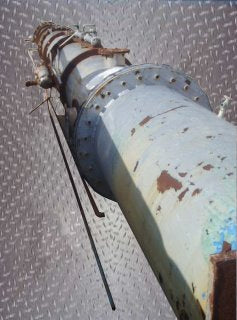

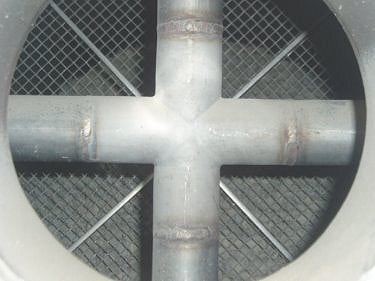

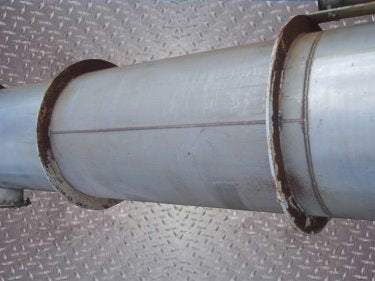

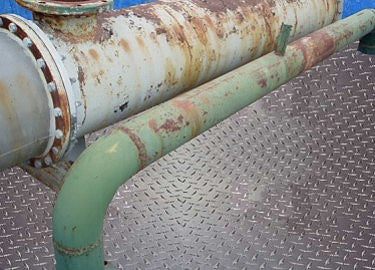

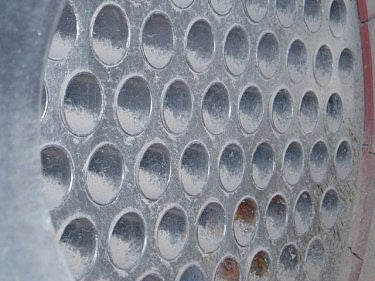

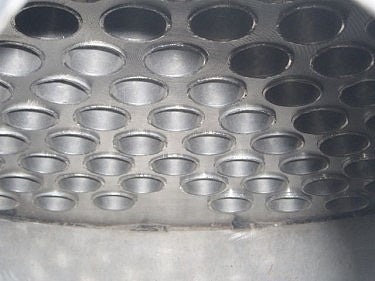

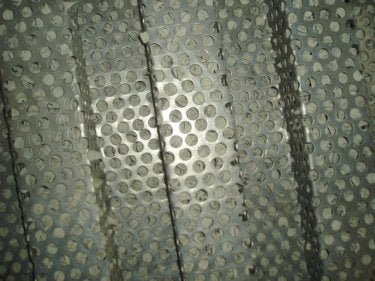

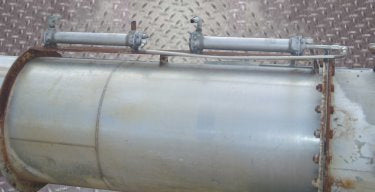

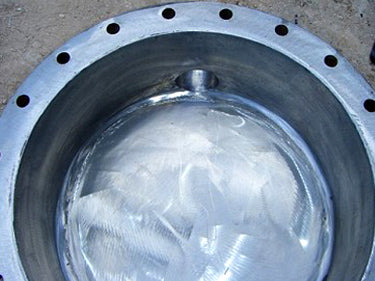

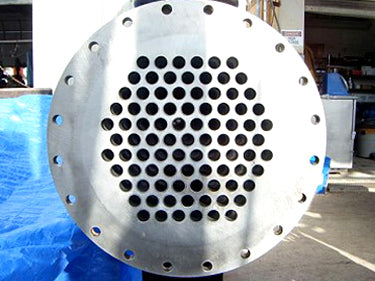

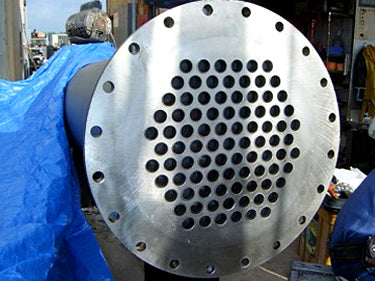

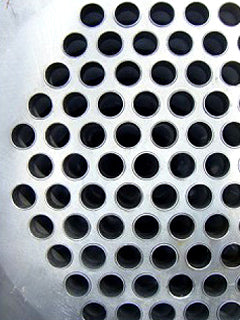

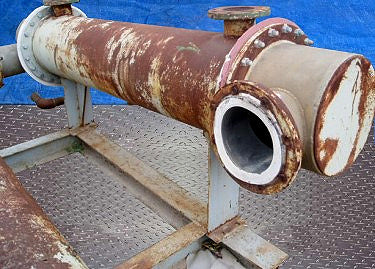

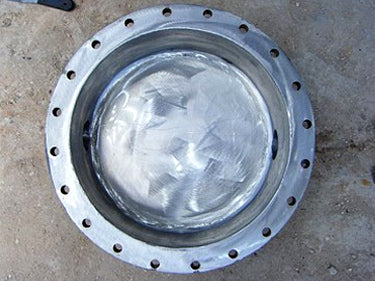

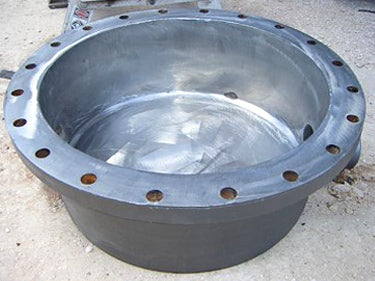

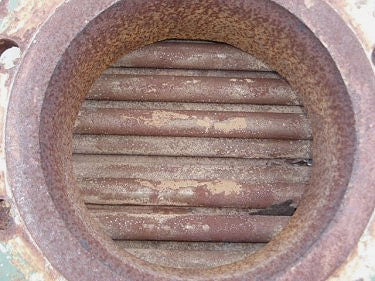

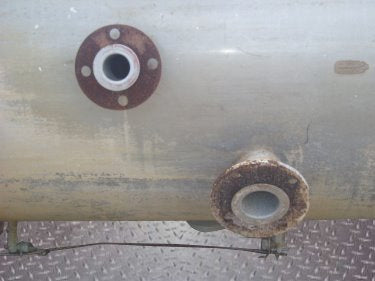

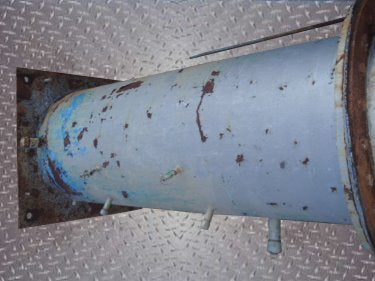

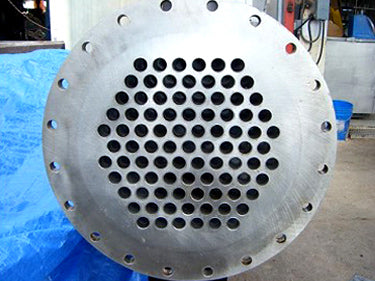

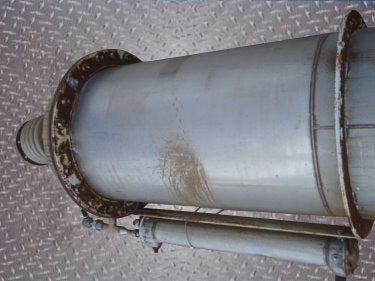

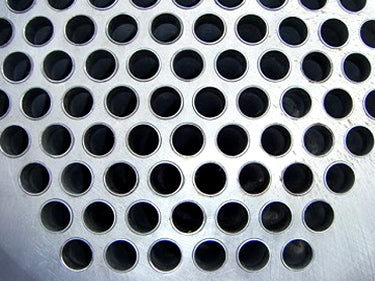

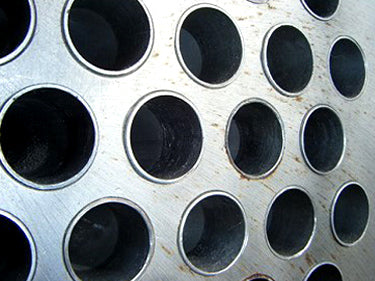

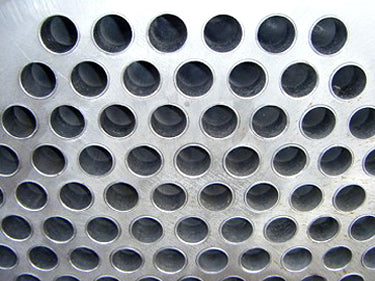

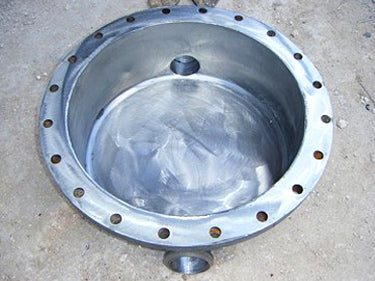

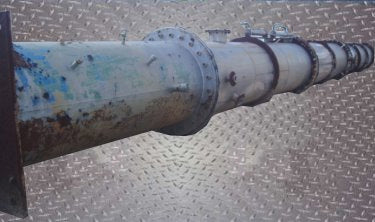

Sistema de recuperación de esencia de destilación en silla de montar APV CeRam Industriesic. Dimensiones de la columna de destilación: 2 pies 3 pulgadas de diámetro. x 45 pies 6 pulgadas de alto. (4) Intercambiadores de calor de carcasa y tubos de alta transferencia Whitlock. Entradas: (1) 2 pulg. de diámetro. puerto bridado, (1) 3 pulg. de diámetro. puerto bridado, (1) 4 pulg. de diámetro. puerto bridado, (1) 10 pulg. de diámetro. puerto embridado. Salidas: (1) 8 pulg. de diámetro. puerto embridado. Dimensiones totales: 4 pies de largo x 3 pies 6 pulgadas de ancho x 45 pies 6 pulgadas de alto. Patín del intercambiador de calor de carcasa y tubos. Intercambiador de calor primario de carcasa y tubos. Material del tubo: acero inoxidable 316. Número de pasadas: 1. Número de tubos: 89. Dimensiones del tubo: 3/4 pulg. de diámetro. x 6 pies L. Superficie de transferencia de calor: aprox. Entradas de 104,8 pies cuadrados: (1) 8 pulgadas de diámetro. ANSI 150 libras. puerto bridado (producto), (1) 4 pulg. de diámetro. ANSI 150 libras. puerto embridado (medios). Salidas: (1) 2 pulg. de diámetro. puerto de condensado, (1) 4 pulg. de diámetro. ANSI 150 libras. puerto bridado (medios), (1) 8 pulg. de diámetro. ANSI 150 libras. puerto embridado (producto). Intercambiador de calor secundario de carcasa y tubos. Material del tubo: acero inoxidable 316. Número de pasadas: 1. Número de tubos: 123. Dimensiones del tubo: 3/4 pulg. de diámetro. x 8 pies L. Superficie de transferencia de calor: aprox. Entradas de 193,2 pies cuadrados: (1) 8 pulgadas de diámetro. ANSI 150 libras. puerto bridado (producto), (1) 8 pulg. de diámetro. ANSI 150 libras. puerto embridado (medios). Salidas: (2) 2 pulg. de diámetro. Accesorios ACME (producto), (1) 8 pulg. de diámetro. ANSI 150 libras. puerto embridado (medios). Dimensiones totales (patín del intercambiador de calor): 9 pies 9 pulgadas de largo x 5 pies 1 pulgadas de ancho x 3 pies 11 pulgadas de alto.
